金豪蓝牙反拆卡使用说明

龙芯远距离IC卡卡座(复合卡)

随着生活水平及现代都市生活需要，小区汽车日益增多,一户家庭都可能不止一辆汽车，受小区固定停车位数量限制,避免一卡多车情况，我司研制出蓝牙反拆卡,保证了车主有贴身利益。

1 .产品描述

 基于龙芯的远距离可读可写IC卡.

 兼容14443A  MIFARE 标准卡.

 卡与座严格一对一绑定，真正一车一卡（能起到汽车防盗效果），高度安全.

 超低功耗.

 工业级设计，工作温度-40-115度.

 定向定位设计，跟车和相邻车道亦能准确读卡，绝无误读.

 可穿透任何车辆防护，保括含金属丝的防爆膜.

 支持全系列蓝牙读卡器.

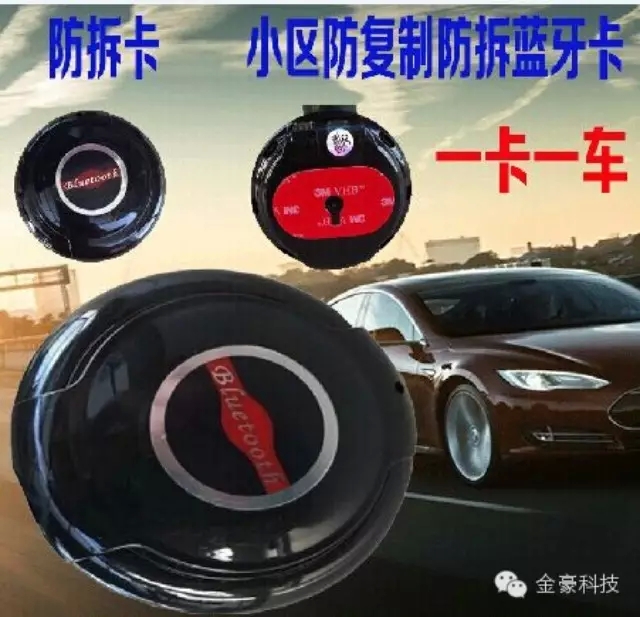

JH-8628A外形图

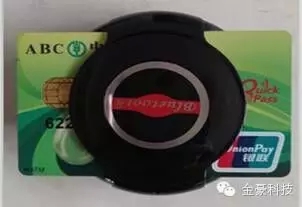

插入IC卡图

人性化设计，适合进口车与国产车插入方向

车内安装图

安装在汽车的前挡风玻璃上  （或汽车的左右下角的挡风玻璃上）

2． 主要性能指标

 与蓝牙读卡器通讯距离: 车外读卡距离1-30米，车内读卡距离1-8米

 读写速度 10KBPS

 响应时间 0.1秒

 标准最大绑定IC卡数量1～5张(可拓展)

 标准读卡角度120度

 电池使用寿命1-2年

 储藏温度-40度--+85度

3．功能特点

 基于龙芯的超低功耗远距离电子标签

 标签与IC卡绑定授权读卡器对标签授权，实现双授权双认证

 超低功耗，确保电池至少使用2年

 工业级设计，工作温度-40-+85度

 与蓝牙读卡器通讯距离:车外读卡距离1-30米，车内读卡距离1-8米

 定向定位精准跟车和相邻车道亦能准确读卡，绝无误读

 可穿透任何车辆防护，保括含金属丝的防爆膜

4．使用说明

龙芯卡卡座使用前必须经管理部门的授权器授权并绑定指定的IC卡，再将要绑定好的IC卡插入标签，此时LED 灯会闪烁一次，撕开底部的3M胶条上的红色保护膜，将标签粘贴于汽车前挡风玻璃左右下角或汽车后视镜位置，粘贴好后（3M胶只能粘一次，不会伤及玻璃上的防护膜），再将要绑定好的IC卡插入标签，此时LED 灯会闪烁一次。持IC卡到管理部门注册后就能自由通行于指定通道。

注意：部分后视镜后面挡风玻璃上有黑色金属保护膜条块的车辆须避开该条块安装

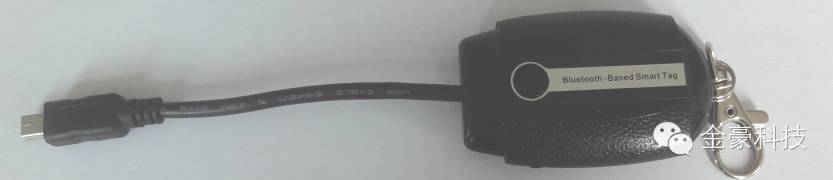

授权器（图）

。标签绑定IC后，只读写已经绑定的IC卡，其他卡无效。

。如IC卡丢失或其他原因需要更换IC卡，需重新用激励器授权

。标签安装后如拆下标签,标签会自动失效，而且3M胶条同时失去粘性，需经管理部门重新插入激励器授权并重新绑定IC卡，并更换3M胶条。（防拆卡带有此功能）
